Цифровой осциллограф RIGOL DS1102Z-E

Цифровой осциллограф Rigol DS1102Z-E, оснащенный двумя аналоговыми каналами с полосой пропускания 100 МГц, относится к бюджетной линейке настольных приборов компактного класса, специально разработанных для решения широкого круга типовых измерительных и диагностических задач. По сравнению с предыдущим поколением серии DS1000, оборудование отличается улучшенной наглядностью за счет использования дисплея увеличенного размера с повышенным разрешением, гибкостью и удобством – благодаря оптимизированному пользовательскому интерфейсу, а также расширенной функциональностью и производительностью, что обеспечивает реализация технологии UltraVision. Цифровой осциллограф внесен в Госреестр СИ и может применяться для контроля качества радиоэлектронной продукции, отладки средств связи и коммуникационных систем, и т.д.

Функциональные возможности

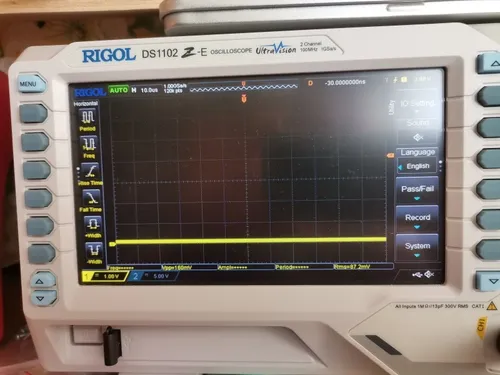

Двухканальный осциллограф Rigol DS1102Z-E оснащается режимом автонастройки, что упрощает работу с неизвестными сигналами, и функцией увеличения фрагмента, с одновременным отображением на экране всей осциллограммы – для исследования мелких деталей. Цветной графический дисплей с разрешением 800 x 480, поддерживающий градацию интенсивности, реализует функцию "послесвечения", что упрощает выявление редких аномалий. Для анализа данных можно использовать встроенные математические функции, включая БПФ.

Для интеграции в состав измерительно-испытательных систем устройство снабжено USB-хостом и портами USB и LAN. Соответствие стандартам DEVICE LXI обеспечивает его полную совместимость с разнотипным лабораторным оборудованием. Для дистанционного управления через ПК производитель предлагает универсальное ПО Ultra Sigma. Также поддерживается возможность применения других приложений на основе стандартных команд SCPI. Отдельный выход с тыльной стороны корпуса может задействоваться для синхронизации либо для вывода сигнала "годен - негоден", когда осциллограф Rigol DS1102Z-E используется в режиме допускового контроля.

Преимущества

• Улучшенные возможности по захвату сигналов за счет увеличенной глубины памяти и усовершенствованной функции аппаратной записи и воспроизведения осциллограмм в реальном времени.
• Расширенный перечень поддерживаемых вариантов запуска и увеличенное количество автоматически измеряемых параметров, по сравнению с осциллографами начального уровня.
• Сверхширокий динамический диапазон вертикальной развертки, от 1 мВ/дел до 10 В/дел, при низком уровне базового шума.

Купить осциллограф Rigol DS1102Z-E в Екатеринбурге, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
