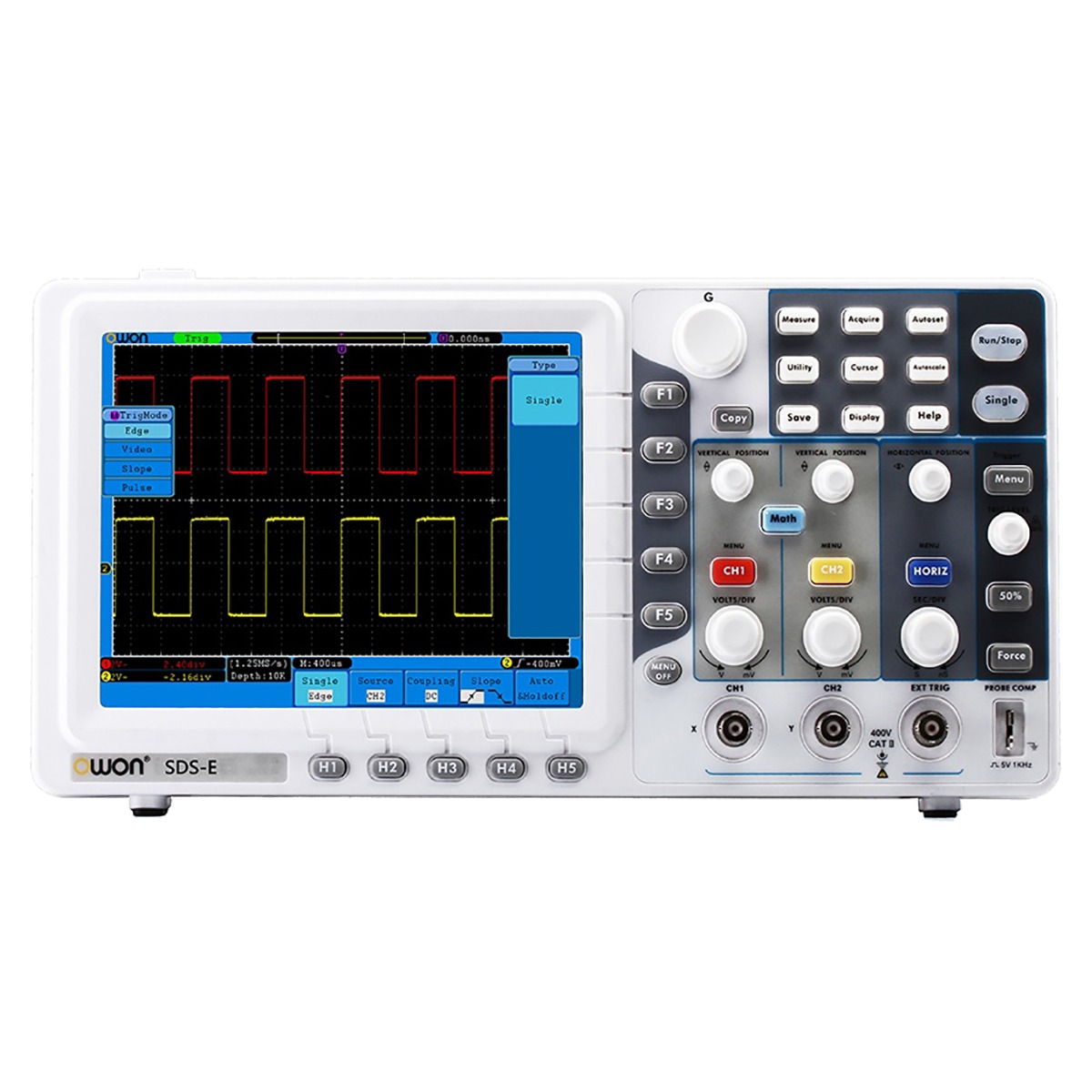

Цифровой осциллограф OWON SDS7102E

Цифровой осциллограф OWON SDS7102E относится ко второму поколению компактных лабораторных приборов в двухканальном исполнении, оборудованных 8-дюймовым цветным дисплеем. По сравнению с младшими изделиями своей серии, данная модель обладает расширенной до 100 МГц полосой пропускания и увеличенной частотой дискретизации, а также поддерживает ряд дополнительных функций, за счет чего улучшены его диагностические возможности.

Преимущества

• Встроенная память способна сохранять до 15 осциллограмм длиной до 1 млн. точек, с поддержкой опционального расширения до 10 млн. точек, что упрощает анализ сложных сигналов, а также дает возможность клонировать их с помощью внешнего генератора.
• Кадровый регистратор, выполняющий запись получаемых данных с настраиваемой периодичностью, позволяет отслеживать динамику процессов.
• Автомасштабирование устанавливает оптимальные настройки усиления и развертки и синхронизации, минимизируя время подготовки к замерам.

Особенности

Двухканальный цифровой осциллограф, в отличие от младших модификаций семейства SDS-E, дополнительно предусматривает возможность принудительного ограничения полосы пропускания до уровня 20 МГц. Это обеспечивает минимизацию уровня регистрируемых шумов, повышая информативность получаемых осциллограмм. Поддержка цифровой фильтрации позволяет, в зависимости от выбранных настроек, отсекать низкочастотные и постоянные компоненты сигнала либо высокочастотную составляющую, исключая влияние НЧ или ВЧ помех. Кроме измерения уровня напряжения, прибор также способен определять силу тока в контуре, отслеживая перепад потенциалов на образцовом резисторе номиналом 1 Ом. Изделие поддерживает стандартный запуск по синхроимпульсу или событию, а также поочередный запуск, позволяя отслеживать независимые сигналы.

Подобно "полноразмерным" лабораторным осциллографам, модель OWON SDS7102E может использоваться в составе измерительных систем и испытательных установок. Для реализации дистанционного управления с использованием ПК прибор оборудован интерфейсами USB и LAN, и поддерживает команды SCPI и LabVIEW. В базовую комплектацию включен компакт-диск с драйверами и ПО для совместной работы с компьютером. Изделие также позволяет выполнять автоматическое тестирование серийной продукции, сравнивая выходной сигнал с предварительно записанной осциллограммой, выполняющей роль шаблона. Результаты испытаний выдаются в виде "годен" или "негоден" через выход Pass/Fail, используемый для подключения к исполнительным устройствам или средствам сигнализации автоматизированного стенда.

Купить в Екатеринбурге цифровой осциллограф OWON SDS7102E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
