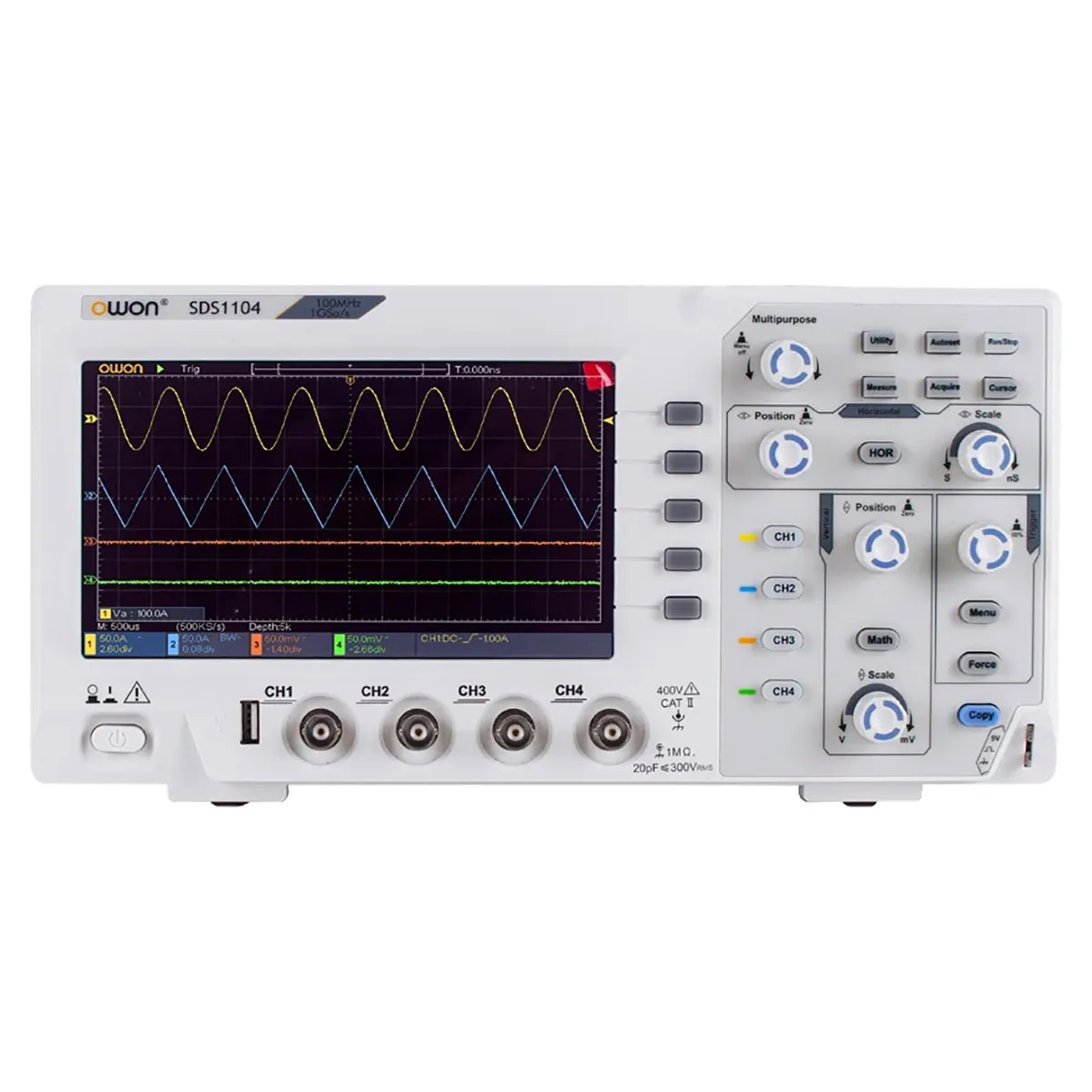

Цифровой осциллограф OWON SDS1104

Цифровой осциллограф OWON SDS1104 с полосой пропускания 100 МГц и частотой дискретизации 1 Гвыб/с относится к настольным лабораторным инструментам базового уровня, которые предназначены для решения широкого круга рутинных измерительных задач. В отличие от других изделий серии SDS1000, он оборудован четырьмя аналоговыми каналами, что расширяет его диагностические возможности, позволяя отслеживать и анализировать несколько сигналов одновременно. Благодаря компактному размеру и плоскому исполнению корпуса прибор не загромождает пространство на рабочем месте, а за счет достаточно небольшого веса, немногим более 1 кг, его можно брать с собой на выездные работы в качестве инструмента для диагностики и отладки электронных устройств и электросилового оборудования.

Конструкционные особенности

Для отображения визуальных данных используется широкоэкранный цветной дисплей с диагональю 7 дюймов. Подобно "полноразмерным" модификациям, цифровой осциллограф оснащается USB каналом для дистанционного управления с помощью ПК и USB-портом, который можно задействовать для подключения съемного накопителя для переноса данных. Органы управления, к которым относятся нажимные клавиши и поворотные регуляторы, скомпонованы по функциональности, что обеспечивает интуитивную понятность обращения с прибором. Экранные кнопки, размещенные справа от дисплея, выполняют разные функции, в зависимости от установленного режима работы изделия. Для наглядности применена цветовая дифференциация – цвет осциллограмм и данных соответствует меткам возле кнопок активации каналов. В приборе реализована функция записи во внутреннюю память, которая позволяет сохранять до 16 форм сигналов для последующего анализа и сравнения, либо на внешний носитель.

Аналитические функции OWON SDS1104

• Запоминающий осциллограф реализует 39 типов автоматических измерений для выбранного канала, результаты которых одновременно отображаются в дополнительном окне на фоне осциллограммы, предоставляя подробную информацию о форме сигнала.
• Помимо стандартных математических операций с осциллограммами, поддерживается режим БПФ с шестью типовыми оконными функциями, что позволяет решать базовые задачи по анализу спектра отслеживаемых сигналов.
• Курсорные измерения обеспечивают быстрое определение разницы амплитуд и временных промежутков для выбранных точек на осциллограмме в реальном времени или при просмотре сохраненных данных.
• Режим зуммирования дает возможность просматривать увеличенную область одновременно с основной осциллограммой, отслеживая низкоуровневые детали сигнала.

Купить в Екатеринбурге цифровой осциллограф OWON SDS1104, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
