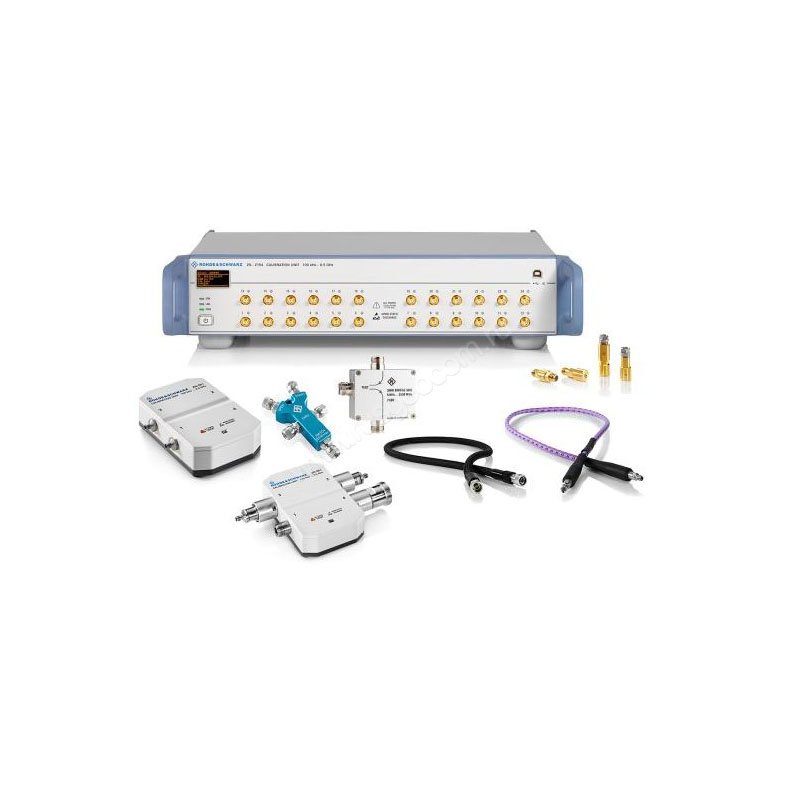

Калибровочный набор Rohde Schwarz ZV-Z58 N-штекер

Калибровочный набор Rohde Schwarz ZV-Z58 N-штекер отличается от других устройств серии ZV-Z5x наибольшим количеством RF-каналов, что позволяет выполнять 8-портовую калибровку векторных анализаторов цепей в диапазоне 300 кГц - 8 ГГц за одну процедуру, без дополнительных "ручных" переподключений.

При использовании с анализаторами линейки ZVT8 с опцией B68, которые оснащены 8 измерительными портами, на их полную калибровку по 201 точке затрачивается всего 84 с, что обеспечивается за счет автоматизации всех процессов.

Устройство и принцип работы

Блок автокалибровки Rohde & Schwarz ZV-Z58 N-штекер оборудован набором встроенных мер, позволяющих реализовать методику TOSM, и электронной коммутационной системой, которая служит для подключения калибровочных стандартов к входным портам. Внутренний адаптер обеспечивает питание прибора от сети переменного тока.

Интегрированная в ПО векторных анализаторов цепей R&S программа "мастер калибровки" осуществляет дистанционное управление процессом. По командам, передаваемым через USB-канал, калибровочные стандарты подключаются к заданным в настройках портам с автоматическим считыванием показаний, их обработкой и определением фактических S-параметров. По полученным данным, представленным в виде s8p, программой рассчитываются поправки, которые вносятся в память анализатора.

Эффективное решение для прецизионных приложений

Параметрические характеристики встроенных калибровочных стандартов Rohde Schwarz ZV-Z58 N-штекер определяются с высокой точностью в заводских условиях и прописываются во внутренней памяти блока автокалибровки. При первом подключении к анализатору они считываются автоматически, что исключает ошибки. При необходимости проведения калибровки прибора с конкретными измерительными кабелями и адаптерами предусмотрена возможность сохранения модифицированного набора параметров в отдельный файл для дальнейших работ.

Преимущества

• 8 входных каналов обеспечивают возможность одновременного анализа 64 S-параметров с получением наиболее полной характеристики компонентов.
• Автоматизация процесса калибровки существенно сокращает время выполнения работ и исключает вероятность случайных ошибок.
• Высокий эксплуатационный ресурс – электронная коммутация сокращает износ контактных соединителей, минимизируя количество физических подключений.

Купить калибровочный набор Rohde Schwarz ZV-Z58 N-штекер в Екатеринбурге, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
