Генератор сигналов произвольной формы RIGOL DG4202

Генератор стандартных функций и сигналов произвольной формы Rigol DG4202 – старшая модификация в линейке многофункциональных устройств, работающих на основе технологии прямого цифрового синтеза. Модель оснащена двумя каналами с диапазоном рабочих частот до 200 МГц и интегрированным частотомером. Прибор выполнен в настольном исполнении, с малой глубиной корпуса, за счет чего он не загромождает рабочее место. В стационарных условиях предусмотрена возможность установки генератора сигналов в стойку с использованием опциональной монтажной корзины.

Отличия от младших серий

Функциональные возможности

Двухканальный генератор Rigol DG4202 способен моделировать базовые периодические функции, работать в режиме свипирования, модуляции, формирования гармоник до 16 порядка и пачек импульсов. Для типовых приложений в памяти записаны 150 видов сигналов произвольной формы, а также поддерживается возможность загрузки и сохранения до 10 файлов с индивидуальными сигналами. При необходимости, прибор позволяет встроенными средствами создавать сигнальные формы длительностью до 16 тыс. точек с поточечным (point-by-point) или блочным редактированием, что повышает гибкость использования прибора.

Каналы генератора Rigol DG4202 независимы между собой и могут использоваться по отдельности, выдавая сигналы разных типов, либо работать в синхронном режиме с выбранным видом сопряжения. В отличие от более дешевых моделей, каждый канал снабжен собственным выходом для синхронизации. Для ускорения настроек предусмотрена возможность копирования каналов. Дистанционное управление осуществляется с помощью стандартных команд SCPI, что позволяет использовать ПО собственной разработки или применять типовые программные решения, в том числе от сторонних производителей.

Конструкционные особенности

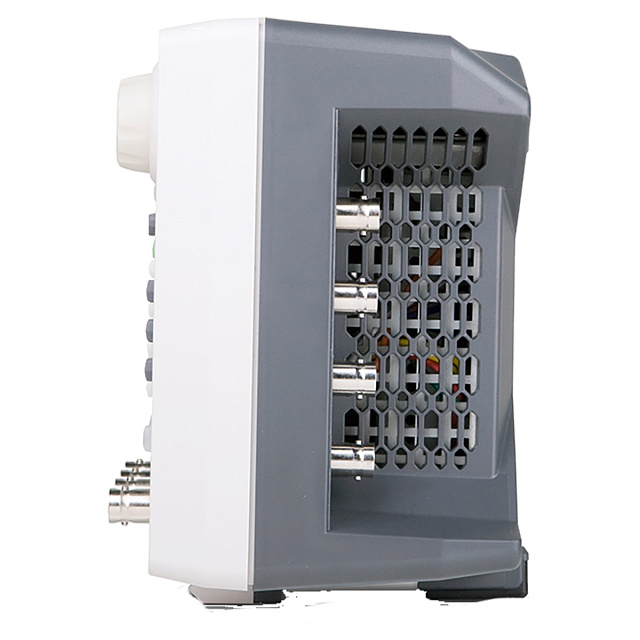

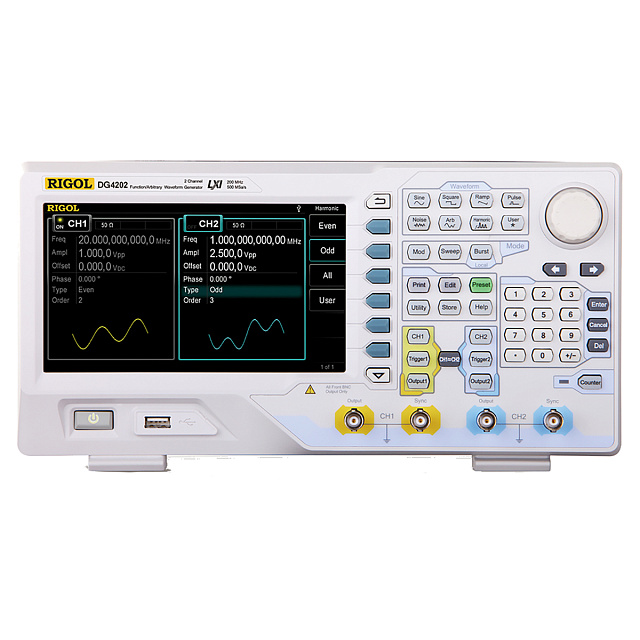

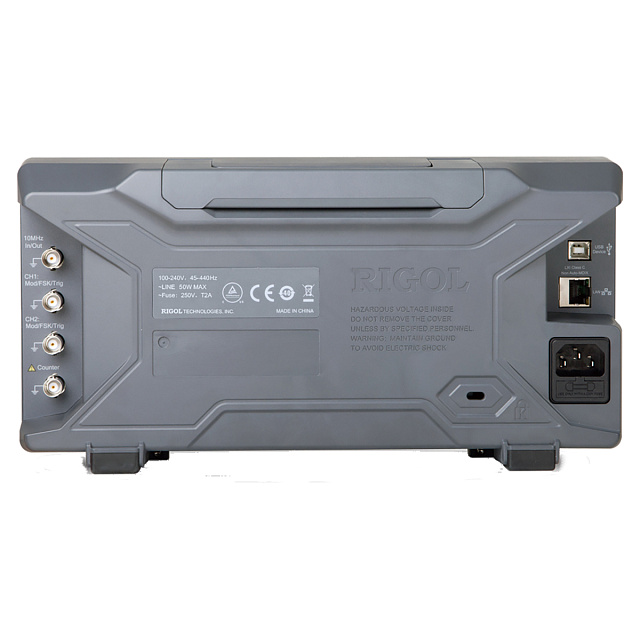

Основные и синхронизирующие выходы рабочих каналов, а также разъем USB, используемый для подключения внешних носителей, размещены на передней панели. Коннекторы ввода-вывода тактовой частоты, модулирующих и пусковых сигналов, как и вход частотомера, размещены сбоку с обратной стороны корпуса. Также на тыльную часть корпуса вынесены порты USB и LAN, которые служат для дистанционного управления устройством.
